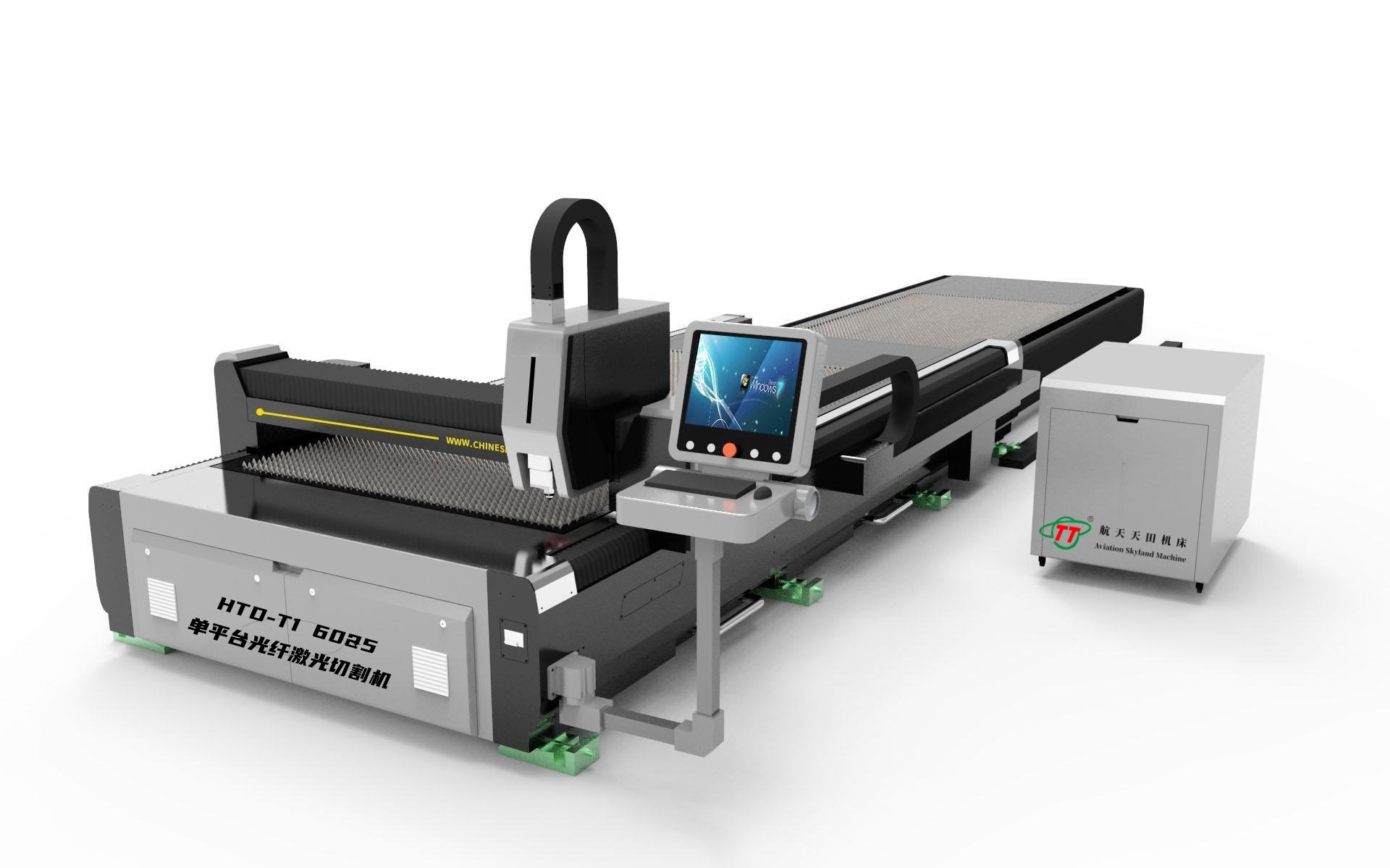

HTD-T1 系列單平臺數控光纖激光切割機

服務熱線： 13905146213

產品簡介 / Introduction


一、技術優勢:

1、采用IPG光纖激光器或銳科光纖激光器和激光電源

IPG光纖激光器或銳科光纖激光器，模塊化和冗余設計；體積小巧，重量輕，便于移動；易于集成，其性能穩定、產品整體質量得到安全保障。

（圖片僅供參考，以實物為準）

二、光纖激光器的主要特點;

1、主要基本功能

1) 光纖激光器電－光轉化效率高，轉換效率達30%以上，可大幅度節約工作時的耗電，節省運行成本，達到較高的生產效率；

2) 激光器運行時僅僅需要電能，不需要產生激光的額外氣體，具有較低的運行和維護費用；

3) 光纖激光器采用半導體模塊化和冗余設計，諧振腔內無光學鏡片，不需要啟動時間，具有免調節、免維護、高穩定性的優點，降低了配件成本和維護的時間，這是傳統激光器無法比擬的；

4) 光纖激光器的輸出波長為1.06微米，是CO2波長的1/10，輸出的光束質量好，功率密度高，有利于金屬材料的吸收，具有卓越的切割、焊接能力，從而使加工的費用降低;

5) 整機光路由光纖傳輸，不需要復雜的反射鏡等導光系統，光路簡單，結構穩定，外光路免維護；

6) 光通過光纖導出，使機械系統的設計變得非常簡單，非常容易與機器人或多維工作臺集成；

7) 激光器加上光閘后可以一器多機，通過光纖分光，分成多路多臺同時工作，易于擴展功能，升級方便、簡單；

8) 光纖激光器體積小，重量輕，工作位置可移動，占地面積小；

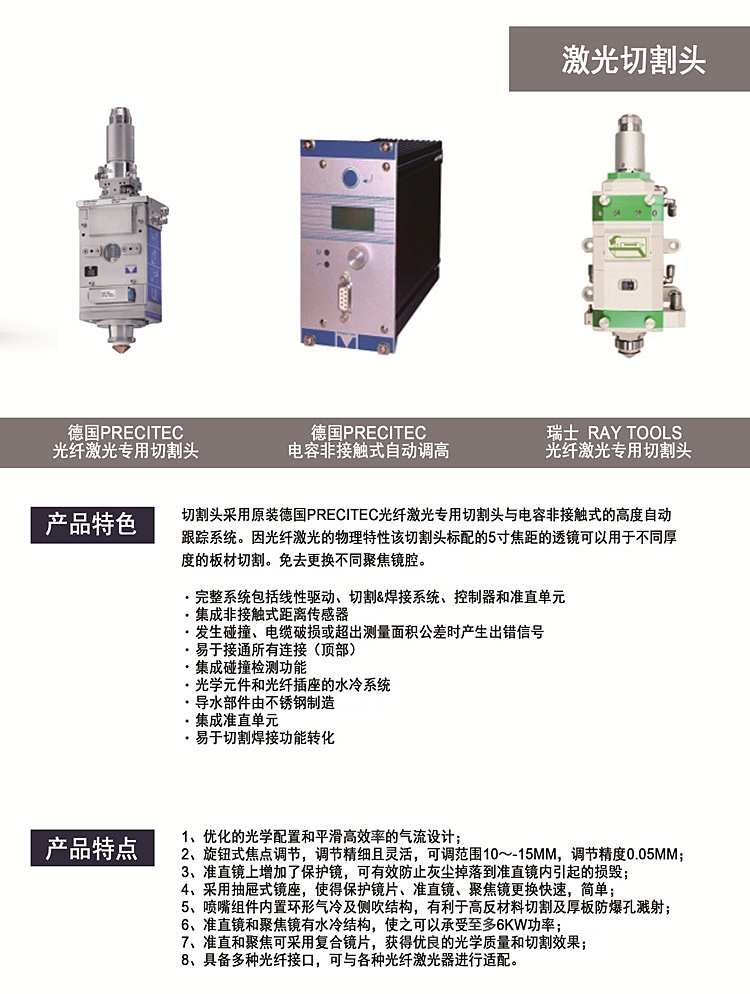

2、自動變焦激光頭

1)焦點可自動調節，適用多種焦距；

2)電容式傳感、全自動隨動系統；

3)采用復合鏡片、內置水冷結構；

4)準直和聚焦組件的雙水冷恒溫保證；

5)采用抽屜式鏡座，更換保護鏡片快速；平滑高效氣流設計；

6)適配各種光纖激光器；

7)短、長焦距通用，可實現薄或厚板良好的切割效果；

8)全部配備準直保護鏡，更好的防護準直鏡；

9)QBH圓周位置可調，保證每臺QBH紅點朝外，方便光纖頭的插拔；

10）焦點位置可視窗口，確保輸入焦點與輸出焦點準確一致；

三、性能特點：

1、雙重伺服電機驅動。

2、具有更高的穩定性，更高的速度和更快的加速度。

3、全數字化CNC伺服電機通訊。

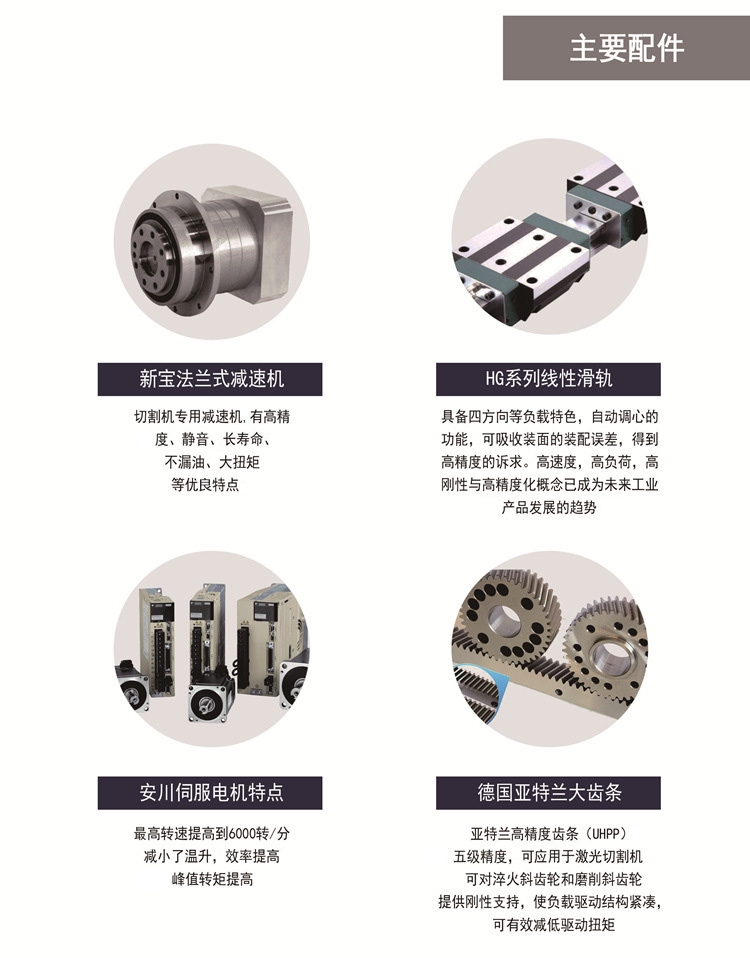

4、該機采用龍門式結構，進口減速機及高精密的直線導軌，傳動平穩，精度高，大大的提高了機床的生產效率。

5、機床采用整體焊接結構，退火后進行粗加工，然后進行振動時效處理，可以消除焊接及加工的應力，剛性好、精度高、可保持長時間使用不變形。

6、橫梁采用鋁合金整體鑄造，經兩次高溫退后后粗加工，再振動時效后，經高精密加工成型，剛性好、重量輕、動態性能好。

7、進口高精度電控比例閥，精確控制切割輔助氣體的氣壓，以達精確的切割效果。

四、激光切割機的基本原理：

激光切割的原理是將激光束聚焦成很小的光點，使焦點處達到很高的功率密度，這是光束輸入（由光能轉換）的熱量遠遠超過被材料反射，傳導或擴散的部份，材料很快加熱到氣化的溫度，蒸發形成孔洞。隨著光束和材料相對線性移動，使孔洞形成寬度很窄的切縫。

激光切割的特點：

1、切縫窄，變形小，精度高，速度快，效率高。

2、激光切割是一種高能量、密度可控性好的無接觸加工。

3、相對于沖床，剪板機，它不需要模具，節約了換模具的時間，降低了加工成本。能切割復雜的圖形。
五、技術參數表：

設備型號	HTD-T1-3015	HTD-T1-4015	HTD-T1-4020	HTD-T1-6015	HTD-T1-6020	HTD-T1-6025
加工范圍長*寬	3000*1500mm	4000*1500mm	4000*2000mm	6000*1500mm	6000*2000mm	6000*2500mm
X軸行程	1505mm	1505mm	2010mm	1505mm	2010mm	2510mm
Y軸行程	3005mm	4010mm	4010mm	6010mm	6010mm	6010mm
Z軸行程	150mm	150mm	150mm	150mm	150mm	150mm
X/Y定位精度	±0.05mm	±0.05mm	±0.05mm	±0.05mm	±0.05mm	±0.05mm
X/Y重復定位精度	±0.03mm	±0.03mm	±0.03mm	±0.03mm	±0.03mm	±0.03mm
X/Y最大加速度	1.0-1.5G	1.0-1.5G	1.0-1.5G	1.0-1.5G	1.0-1.5G	1.0-1.5G
高度調節	平面自動跟蹤	平面自動跟蹤	平面自動跟蹤	平面自動跟蹤	平面自動跟蹤	平面自動跟蹤
最小線寬	0.15mm	0.15mm	0.15mm	0.15mm	0.15mm	0.15mm
工作臺最大載重	±0.03mm	±0.03mm	±0.03mm	±0.03mm	±0.03mm	±0.03mm
最大運行速度	600KG	650KG	650KG	700KG	700KG	750KG
傳動系統	龍門雙驅	龍門雙驅	龍門雙驅	龍門雙驅	龍門雙驅	龍門雙驅
數控系統	CypCut	CypCut	CypCut	CypCut	CypCut	CypCut
激光器功率	1000W-30000W	1000W-30000W	1000W-30000W	1000W-30000W	1000W-30000W	1000W-30000W
外形尺寸（長寬高）	470029001800（mm)	560029001800（mm)	560035001800（mm)	770029001800（mm)	470034001800（mm)	470038501800（mm)

注：本資料所列數據為參考數據，如與機床實際數據不符，應以機床實際數據為準，

以上參數如有變動，恕不另行通知，本公司保留對此資料的最終解釋權！
