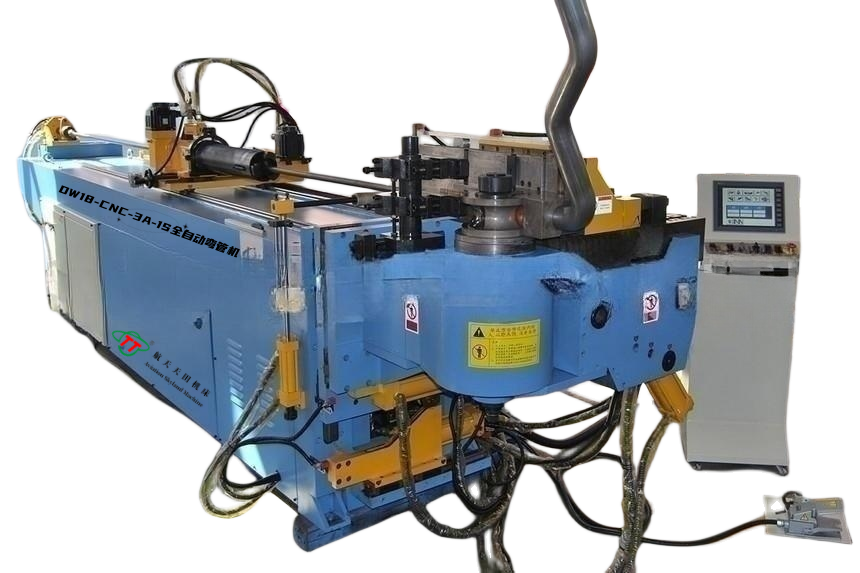

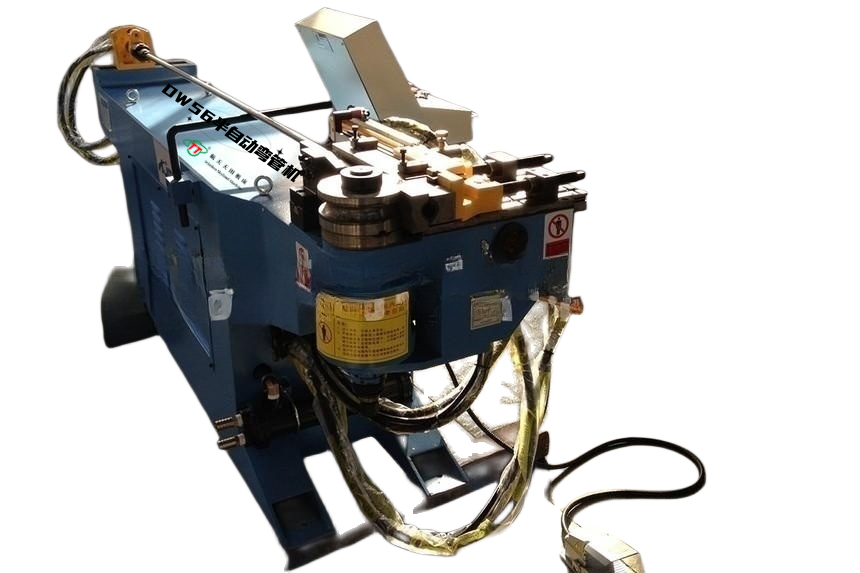

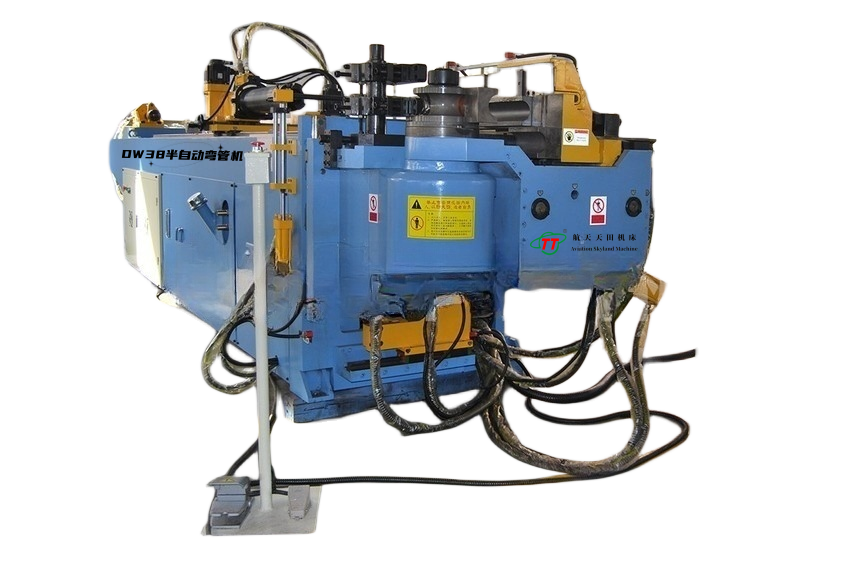

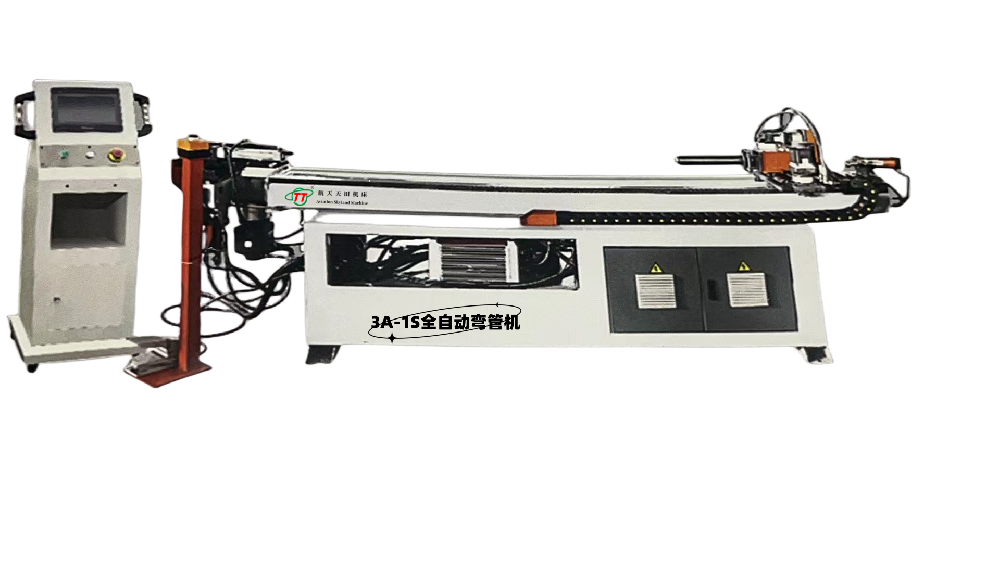

DW-CNC-3A-1S系列全自動彎管機性能介紹：
一、DW-3A-1S-CNC系列彎管機在控制方面精益求精，特點如下：
1、本機采用PLC，加數控模塊，人機界面對話式操作，程式設定簡便容易。
2、可自由選擇手動、半自動、慢晚、慢抽芯功能。
3、送料（Y）、轉角（B）為伺服控制，彎管（C）為液壓驅動。
4、程序設定，每檔可設定20個自動送料、自動轉角及20個彎管角度，可記憶存儲800組檔案。
5、在加工過程中，移動式控制器的觸摸屏上顯示送料、轉角、彎管的加工現在值，還可設定單步執行動作、半循環操作、全循環操作。
6、具有自動檢測錯誤及故障的功能，當出現任何非正常動作或有任何危險存在除故障。
二、技術參數：
主要規格 | 機型 | DW18CNCx 3A-1S | DW25CNCx2A-1S | DW38CNCx2A-1S | DW50CNCx2A-1S | DW63CNCx2A-1S | DW75CNCx2A-1S | DW89CNCx2A-1S | DW100CNCx2A-1S | DW114CNCx2A-1S |
DW25CNCx3A-1S | DW38CNCx3A-1S | DW50CNCx3A-1S | DW63CNCx3A-1S | DW75CNCx3A-1S | DW89CNCx3A-1S | DW100CNCx3A-1S | DW114CNCx3A-1S | |||
最大彎曲管徑x壁厚（碳鋼） | φ18mmx1.6mm | φ25mmx1.6mm | φ38mmx2mm | φ50mmx3mm | φ63mmx3mm | φ75mmx2mm | φ89mmx4mm | φ100mmx8mm | φ114mmx10mm | |
最大彎曲半徑 | [1] | R80mm | R100mm | R180mm | R250mm | R250mm | R300mm | R300mm | R350mm | R350mm |
最小彎曲半徑 | [2] | R5mm | R5mm | R15mm | R20mm | R25mm | R30mm | R30mm | R50mm | R50mm |
最大彎曲角度 | 190° | 190° | 190° | 190° | 190° | 190° | 190° | 190° | 190° | |
最大送料長度 | [3] | 1500mm | 2500mm | 3000mm | 3000mm | 3000mm | 3000mm | 3000mm | 3000mm | 3000mm |
送料方式 | 直送/夾送 | |||||||||
工作速度 | 彎管速度 | Max200°/s | Max200°/s | Max150°/s | Max85°/s | Max85°/s | Max40°/s | Max30°/s | Max30°/s | Max30°/s |
轉管速度 | Max200°/s | Max200°/s | Max200°/s | Max200°/s | Max200°/s | Max160°/s | Max160°/s | Max160°/s | Max160°/s | |
送料速度 | Max1000mm/s | Max1000mm/s | Max1000mm/s | Max1000mm/s | Max1000mm/s | Max800mm/s | Max800mm/s | Max800mm/s | Max800mm/s | |
精度 | 彎管速度 | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.15° |
轉管速度 | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° | |
送料速度 | ±0.1mm | ±0.1mm | ±0.1mm | ±0.1mm | ±0.1mm | ±0.1mm | ±0.1mm | ±0.1mm | ±0.1mm | |
資料輸入方式 | 1.坐標（X Y Z) 2.工作值（Y B C） | |||||||||
彎管方式 | 1.伺服彎管：1kw 2.液壓彎管 | 1.伺服彎管：2kw 2.液壓彎管 | 1.伺服彎管：5kw 2.液壓彎管 | 1.伺服彎管：5kw 2.液壓彎管 | 1.伺服彎管：7kw 2.液壓彎管 | 1.伺服彎管：7kw 2.液壓彎管 | 1.伺服彎管：11kw 2.液壓彎管 | 1.伺服彎管：11kw 2.液壓彎管 | 1.伺服彎管：11kw 2.液壓彎管 | |
轉彎伺服電機功率 | 400w | 400w | 750w | 750w | 750w | 1kw | 1.5kw | 1.5kw | 1.5kw | |
送料伺服電機功率 | 750w | 750w | 1kw | 1kw | 1kw | 1.5kw | 2kw | 3.5kw | 3.5kw | |
管件允許彎頭數 | 1.12件 2.33件 | |||||||||
可儲存零件數 | 1.330組 2.125組 | |||||||||
油壓電機功率 | 啟動型 | 3kw | 4kw | 5.5kw | 5.5kw | 7.5kw | 11kw | 15kw | 22kw | |
系統最大壓力 | 10Mpa | 12Mpa | 12Mpa | 12Mpa | 12Mpa | 12Mpa | 14Mpa | 14Mpa | 14Mpa | |
